在現代化建筑與基礎設施的建設中，智能化弱電系統扮演著神經系統般的核心角色，負責信息傳輸、安防控制、智能管理等功能。其系統拓撲圖與設備圖是指導電子系統安裝工程的藍圖與基石。本文將對常見的智能化弱電系統進行梳理，匯總其典型拓撲結構及關鍵設備圖示，為工程設計、施工與運維提供清晰參考。

一、 系統概述與設計原則

智能化弱電系統通常指利用現代計算機技術、通信技術、自動控制技術，集成應用于建筑物或建筑群內的各類信息設施系統。其設計遵循標準化、模塊化、可擴展性及可靠性原則，旨在實現資源高效整合與智能管理。核心子系統包括綜合布線系統、安全防范系統、樓宇自控系統、信息網絡系統、有線電視系統、公共廣播系統、會議系統、機房工程等。

二、 常見系統拓撲圖解析

拓撲圖直觀展示了系統內各組成部分的邏輯連接與數據流向關系。以下是幾類核心系統的典型拓撲結構：

1. 綜合布線系統拓撲

• 結構：通常采用分層星型拓撲。從總設備間（BD）引出主干線纜至樓層配線間（FD），再水平輻射至各工作區（TO）。支持語音、數據、圖像等多種業務靈活接入。

• 圖示要點：清晰標注BD、FD、TO位置，區分光纜與電纜主干，標明配線架、模塊、跳線等連接點。

1. 安全防范系統拓撲

• 結構：多采用混合型拓撲，集成視頻監控、入侵報警、出入口控制、電子巡更等子系統。核心為安防專網或融合于IP網絡，數據匯聚至安防管理平臺或中心存儲設備。

• 圖示要點：展示前端設備（攝像機、探測器、讀卡器）→傳輸網絡（線纜、交換機）→管理/控制/存儲中心的全鏈路。需體現報警聯動與視頻流路徑。

1. 樓宇自控系統（BAS）拓撲

• 結構：典型的三層結構——管理層（中央工作站）、自動化層（現場控制器DDC）、現場層（傳感器與執行器）。網絡常采用工業以太網或現場總線（如BACnet, LonWorks）。

• 圖示要點：明確中央服務器/工作站、網絡控制器、DDC的層級關系，以及其控制的暖通空調、給排水、照明等設備的點位。

1. 信息網絡系統拓撲

• 結構：核心層-匯聚層-接入層的經典三層網絡架構，或根據規模簡化為兩層。涵蓋有線與無線網絡（WLAN），并考慮與互聯網、專網的接入邊界及網絡安全設備部署。

• 圖示要點：標注核心交換機、匯聚交換機、接入交換機、無線控制器（AC）、接入點（AP）、防火墻、路由器等設備及其互聯關系。

三、 關鍵設備圖示匯總

設備圖側重于具體設備的物理外觀、接口、安裝方式及在機柜/機房內的布置。以下是各系統代表性設備圖示要點：

1. 綜合布線系統

• 機柜布置圖：展示配線架、理線器、網絡交換機、光纖配線箱在標準機柜內的豎向安裝位置與高度。

• 信息點面板圖：顯示雙口/單口信息模塊面板（含網絡、電話標識）在墻面或地面的安裝樣式。

1. 安全防范系統

• 前端設備安裝大樣圖：如球形攝像機在吊頂、墻壁的安裝支架詳圖；讀卡器、門磁在門框的安裝定位圖。

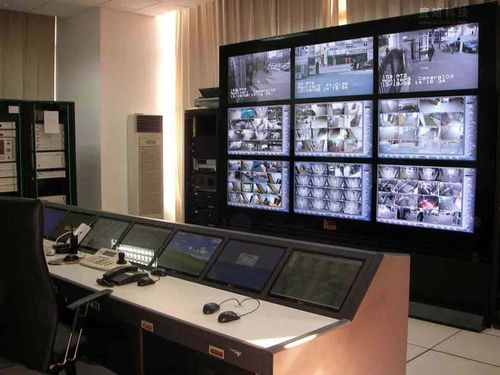

• 監控中心布置圖：顯示控制臺、電視墻、服務器機柜、解碼設備、存儲設備的平面布局與接線示意。

1. 樓宇自控系統

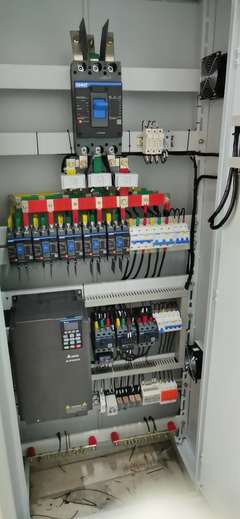

• 現場控制器（DDC）箱接線圖：詳細描繪DDC箱內控制器模塊、電源、端子排的排列，以及來自傳感器（溫濕度、壓差）和執行器（電動閥、風閥驅動器）的線纜接入端子號。

• 傳感器/執行器安裝詳圖：如風管溫濕度傳感器插入深度、水管流量計的安裝段要求等。

1. 機房工程

• 機房設備布置平面圖：標明服務器機柜、網絡機柜、UPS、精密空調、配電柜的精確位置、尺寸及維護通道。

• 機柜配電與線纜路由圖：顯示PDU（電源分配單元）配置、強弱電線槽/橋架的分離敷設路徑。

四、 電子系統安裝工程實施要點

1. 圖紙會審與深化設計：施工前，必須結合現場實際情況對拓撲圖與設備圖進行會審與深化，確保圖紙的可實施性，解決管線沖突、設備定位不準等問題。
2. 管線敷設與設備安裝：嚴格按照圖紙標注的線纜類型、管徑路由進行敷設，做好標識。設備安裝需穩固、規范，考慮散熱、檢修空間。
3. 系統接線與調試：依據設備接線圖準確完成端接，確保物理連接正確。隨后按拓撲結構逐級上電、配置軟件、進行單機與系統聯動調試。
4. 文檔交付與歸檔：竣工時，完整的、與現場一致的最終版拓撲圖、設備布置圖、接線圖等是至關重要的技術文檔，為后續運維管理提供依據。

###

清晰、準確的系統拓撲圖與設備圖是智能化弱電系統從設計構想變為實體工程的關鍵紐帶。它們不僅指導著安裝施工的每一個環節，也是未來系統擴展、升級和故障排查的權威指南。隨著物聯網、大數據、人工智能技術的融合，未來的弱電系統拓撲將更加扁平、融合，設備也更加智能化、集成化，但其圖紙作為工程語言的核心地位將始終不變。工程人員需不斷提升識圖、制圖及按圖施工的能力，以保障智能化系統的高質量落地與長效運行。
